無梁拱波紋鋼屋蓋的保溫隔熱處理有以下二種方法：
1.聚氨酯噴涂
聚氨酯噴涂是拱形波紋鋼屋蓋普遍采用的保溫隔熱方式。施工快，效果好，目前國內糧食倉庫全部采用這種保溫隔熱方式，硬泡聚氨酯本身自重輕，所以噴涂后對于拱形波紋鋼屋蓋整體結構安全沒有任何影響。
2.玻璃棉
如用玻璃棉做拱形波紋鋼屋蓋保溫隔熱，在原有屋頂上鋪設好玻璃棉后，再加蓋一層0.8MM薄板.在目前的國內市場比較先進，保溫效果也比較理想，造價合理，施工工藝成熟。是目前市場上需要做保溫隔熱的項目理想選擇。
(一)工程概況
本工程為襄陽澤東化工集團有限公司磷礦倉庫項目拱形波紋屋蓋。本杠程位于湖北省襄陽市。
(二)設計依據
(1) 《建筑結構荷載規菟》(GB50009-2012)
(2) 《建筑抗震設計規范)(GB50011-2010)
(3) 《鋼結構設計規落》(GB 50017-2003)
(4) 《嶺奇薄壁型鋼結構技術規耀》(GB 50018-2002)
(5) 《鋼結構工翟施工質量驗收規范>(GB 50205-2001)
(6) 《鋼結構焊接規范》(GB50661-2011)
(7) 《鋼結構高強度螺檢連接的設計。施工及驗收規程》(JGJ82-91)
(8) 《拱形波紋鋼屋蓋結構技術規程>(試用)(CECS 167 2004)
(9) 《壓型金屬板設計施工艦程》(YBJ 216-88)
(三)荷載1標準值及作用
1.屋面恒載:0.17KN/m2
2.屋面活載0.30KN/m2
3.基本雪壓:0.45KN/m2 (按100年重觀期)
4.基本風壓0.35KN/m2 (按50年重現期)
5.抗震設防烈度為6度，設計基本地震加速度0.05g,設計地震分組為第一組特征周期Tg= 0.35s;場地類趾1類地面粗糙度B類。
6.建筑結構安全等級為二級。建筑抗震設防類別為標準謾防類.本工程抗震采胎度抗震構造措施;計算不考慮地震作用。
7.除上述條件外，本次設計未考其它荷載。未經設計允許，嚴禁超過上述荷載。
(四)維護說明
1.廠房屋面為拱形屋面,拱高為6.9m,先跨比為0.25.
2.屋靦采用YT6118型供形波紋鋼屋益，厚度為1.2mm.
3.墻面見建筑圖。
(五)材料
1.換彩波紋鋼屋蓋結構的彩涂板宜采用符合現行國家標準《彩色涂層制板及制帶》
(GB/T 12754)規定的熱鍍鋅彩涂板(牌號為TS250GD+ Z, TS280GD+Z, TS300GD+ Z, TS320GD+Z, TS350GD+Z )
和熱鍍鋁鋅彩涂板(牌號TS250GD+AZ,TS280GD+AZ,300 TS320GD+AZ,TS350GD+AZ)等。本項目采用TS280CD+Z板。當有可靠依器時，也可采用符合現行國家有關標準要求的其他牌號的鋼材。彩涂板應按承重鋼結構的要求具有抗牲強度，屈服強度，伸長率,冷彎試驗等的合格證，
2.連接用自攻螺釘應符合現行國家標準《十字槽盤頭自鉆自項釘》(GB/T15856 1).《十字槽沉頭自鉆自攻釘》(GB/T15856 2).(十宇槽半沉頭自鉆自項釘T》(GB,/T15856 3).《六角法蘭面自鉆自政有》(GB/15856 4).《緊固件機械性能自鉆自釘》(GB/T309811)的規定。
(六)構造要求
1.共形歡紋制結構的單元板宜采用炬形和梯形兩種槽形截面,本工程采用YT6118槽形板，基板板/1.2mm.
2.拱形波紋制屋益結構拱腳處的連接構造應傳力簡捷。明響。安全可靠.昌于防護和維修,采用較接連接方式。
3.拱腳與連接角鋼的連接件數量應經計算確定,但矩形槽單元板每端不監少于2個梯形精單元板每端不直少于4個.采用自攻螺釘(螺栓)時，其期距和不直小于其直徑的4倍。

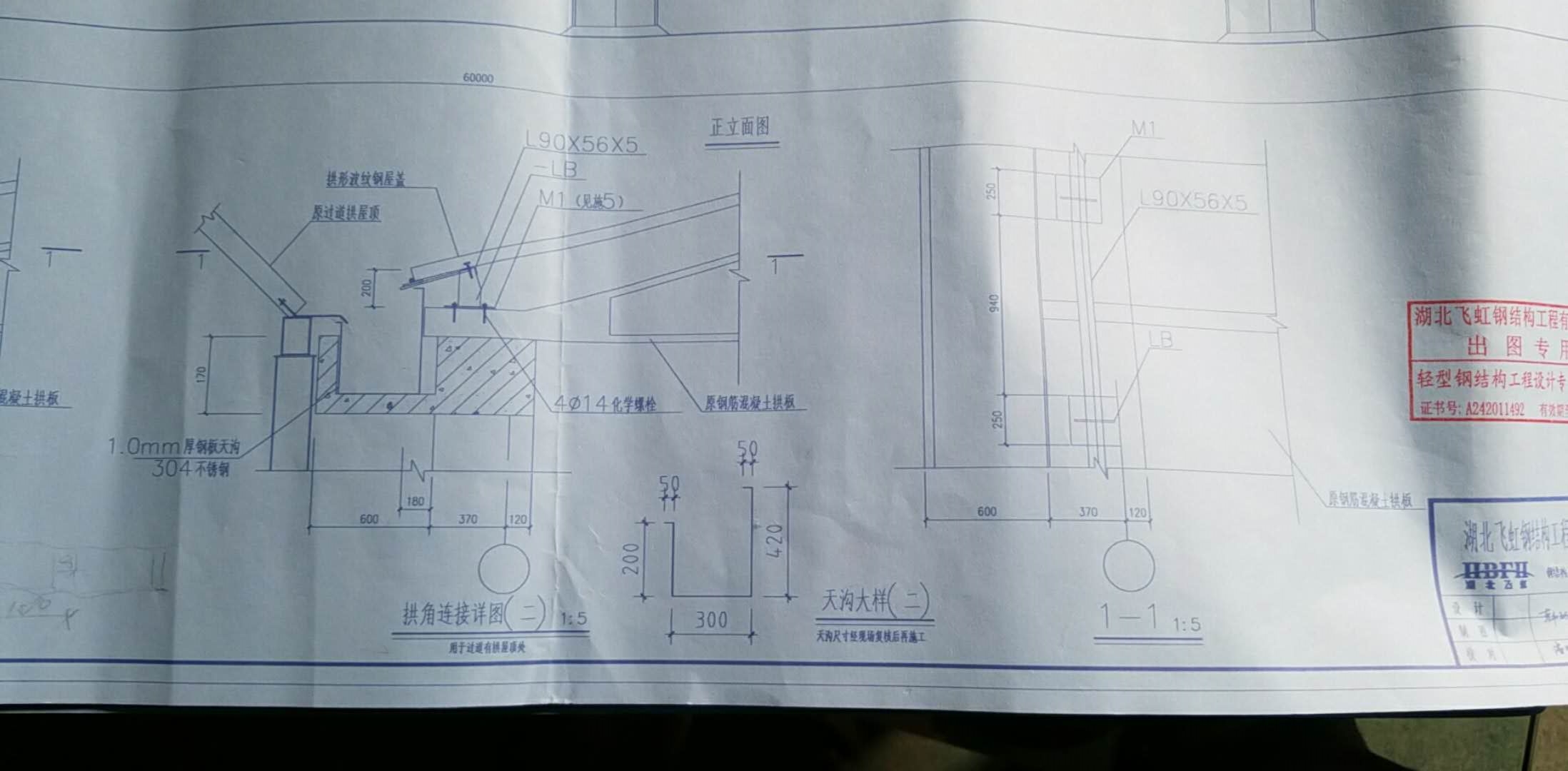

4.當屋蓋與混凝土邊緣連接時，避贛土迪梁中頇埋鋼板的厚度應由計算確定，且厚不得小于10mm 預埋鋼板的中心同距不得大千900mm,預埋錨筋銷固長度不骨小于35d(儲筋直徑).
5.與拱腳相連的連接角解可由銅板奇折面成，銅板厚度不隨小于4mm,與屋蓋相連邊的尺寸應淋足拱腳處螺釘(螺栓)布置的構造要求。角鋼兩肢與水平酮的夾角應根都屋董矢跨比確定。
6.屋蓋因通風和采光需要開孔時，孔測宜分散布置在結構跨度中部的下翼緣處。當屋蓋跨度不大于24m時，每條單元板上的開孔面積不應大于單元板表面積的5%,且屋益孔洞面積之和不宜大于建筑面積的3%。當開孔面積較大或在跨大于24m的屋蓋上開孔時，應核算結構的承載力并在孔迪來采取加強措施。
(七)制作與安裝
1.一般規定
1.1拱形波紋制屋蓋采用的彩涂板胖號,基板厚度。繁層重量.涂層要求和外觀質量等,應符合設計要求及本規穆的規定。彩滁板貯存時應采取可靠的防水。防潮措施。
1.2在拱形歡紋銅屋益結構單元旅制作。安裝首,應根據觀場情況確定施工方案,并編制施工組織設計。
1.3秒涂板應采用專用吊具裝甸，不得采用又式升降機或鋼絲繩直接裝卸。
1.4在制作。安裝過程中,應采取防護措施保持單元板表面彩色涂層完好。當出現局部劃傷或小面積圖層脫苯時，應采用同類修補涂料修補.修補涂料的顏色應與原彩色涂層的顏色一致,且在現場條件下應能回化.
1.5當彩涂板可能與肩蝕性介質接觸或在其他惡劣環境下使用時,應對板的如口斷面進行防真處理。
1.6施工中使用的測量工具事先應經校準，使用操作應規蕊。統一。用于檢測孤型單元板曲事的拿尺必須具有足夠的剛度,其長度不宜小于2m.
1.7屋蓋掛物用的預留件應采用彩涂板制作,不得采同抗腐飽性較差的其他材料。
2.制作
2.1直形槽板的理論下料長度應取拱形表紋銅屋益結構很外緣的翼長。計算算長時，結構的路度應去經驗收合格的屋蓋結構的實測跨度，先高(應根據設計要按實測跨度確定。
2.2直形槽板的長度不應超過理論下料長度土10mm,在直形槽板上應標出吊裝點的位置.當有預塑件時，也應標出塑件的位置。
2.3通過成形設備壓制成形的弧形槽板，其下異緣兩邊角曲線的長度差不得大于5mm.2m長的曲牢靠尺與銀形槽板的問隙不得大千5mm.或形槽板上的小波紋應均勻光順。
2.4組合單元板的矢高偏差不得超過設計矢高的土5%.
2.5在屋蓋工程中，不得使同折曲損傷的直形槽板和糧形槽板。
3.安裝
3.1組合單元板中單元板的數量應根據單元板寬度和吊裝能力確定,且不宜少于了
塊。掛物用的預留件應布置在組合單元板中。
3.2單元板之間和吊裝就位后的組合單元板之間,應采用專門機械咬合鍘縫。鎖
縫必須牢固平滑，不得出現局都想現象。
3.3組合單元板的吊點數目應根據細合單元板的剛度規定。吊點應根據單元板跨中
軸線對稱布置;吊桿的長度應根據吊點數目和分布長度確定。
3.4吊裝前應清除單元板上的混沙和污垢。
3.5組合單元板吊裝前,應在拱腳連接角鋼上標明每一組合單元板的位置。作為基唯用的綜合單元服必須準確定位,保持立面委直.中軸線位于跨中。
3.6連接角鋼兩肢與水平面的夾角應根據結構的實際矢高比確定,在腳處疆形糟板應與連接角鋼自然貼合。
3.7有山墻的屋蓋結構，在屋蓋安裝完畢后應及時安裝山墻，否則必須采取有效的抗風措施。
3.8安裝山墻板應從跨中開始,山墻板之間要聚密連樓，每塊山墻板均應保持整直。
4.安全措施
4.1洪板施工過程中主要危繼算為機械傷害.構件對人體的傷害。吊裝作業和高空作業的安全因素。
4.2施工中使用設備有專人操作，按施工用電要求嚴格接線。
4 3配齊個人告護用品，高空作業要求必須佩戴安全帶,同時根據安裝位置配音安全繩;高空作業主要人員配備工具裊,I具及配件隨手入袋。
4.4吊襄時,每鯉單元就位后,須完成鎖邊方可摘鉤;摘物時，鋼絲繩不得劃傷板面。
4.5每跨第一單元戴位必須設置統風繩。
4.6霄而天氣和風力超過4發時,不得進行換板的昂裝作業。
5.環保措施
5.1制定環保管理制度,在施工過程中嚴格遵守國家和地方政府下發的有關環境的法律.法規和規章。拱板項目本身就是潔凈的施工項,通過施工中對噪聲的控制.對固體廢棄物的控制以及對涂裝的控制將對環境的影響降到很低。
5.2施工剩余彩銅板邊角料.臨時支撐材料。架管等集中回旗,不得隨意姍棄，做到活完場清
5.3對操作設備進行維護和調整，移動拱板時采取地面液輪,已臧少噪聲污染。
5.4使用中減少對彩板的損傷，減少補漆工作量,避免對環境的直接污兼。
(八)I程驗收及維護
1.共形波紋制屋監結構工程應屬于現行國家標準(建筑工程施工質量驗收統一標準}GB50300規定的“主體結構m分部工程中-制結構"子分部工程的“壓型金屬板#分項工程.
2.對拱形波紋銅屋蓋結構工翟，可按一棟房屋中采用同一種類槽形單元截面單元板的屋益劃分為一個檢愛批。
3.拱形波紋鋼屋蓋結構工程應按寫列: 惜段進行質量瞪收，前一階段未經驗收合格,不得進入下一種段施工。
3.1安裝工瞿準備階段包括對各種材料性能，拱牌支點直線度?？缍群蜆烁?，單元板下料長度，夏度和矢高,單元板同鎖資等項目的檢測。
3.2組合單元板安裝階段包括對組合單元板安裝質量,山墻板安裝質量,組合
單元板間鎖縫等項目的檢體;
3.3安裝工程竣工階段包括對工程質量的總體檢驗,彩板涂層損傷和其他缺陷的外觀檢驗,以及工程文件驗收等。
4.換形波紋鋼屋蓋結構工程的檢驗批及分項工翟,應由監理工程鮞(建設單位項目專業技術負責人)組織施工單位專業質量(技術)負責人進行驗收。
5.拱形波紋鋼屋蓋結構工程檢驗批,分順工程的質量驗收,應分別按現行國家標準《建筑工程施工質量整收統一標準》GB50300規定的格式記錄。
6.工程交付使用后,因根據屋蓋所用鋼材彩涂板的維護年限和屋蓋支座的使用條件制定維護制度和措施。定期對屋益和支座進行檢查和維修。
7.維修和加固應在專業人員指導下進行。
8.未經設計單位許可,不得改變拱形波紋銅結構屋蓋結構原設計的荷載狀況。建筑功能和環境條件。
